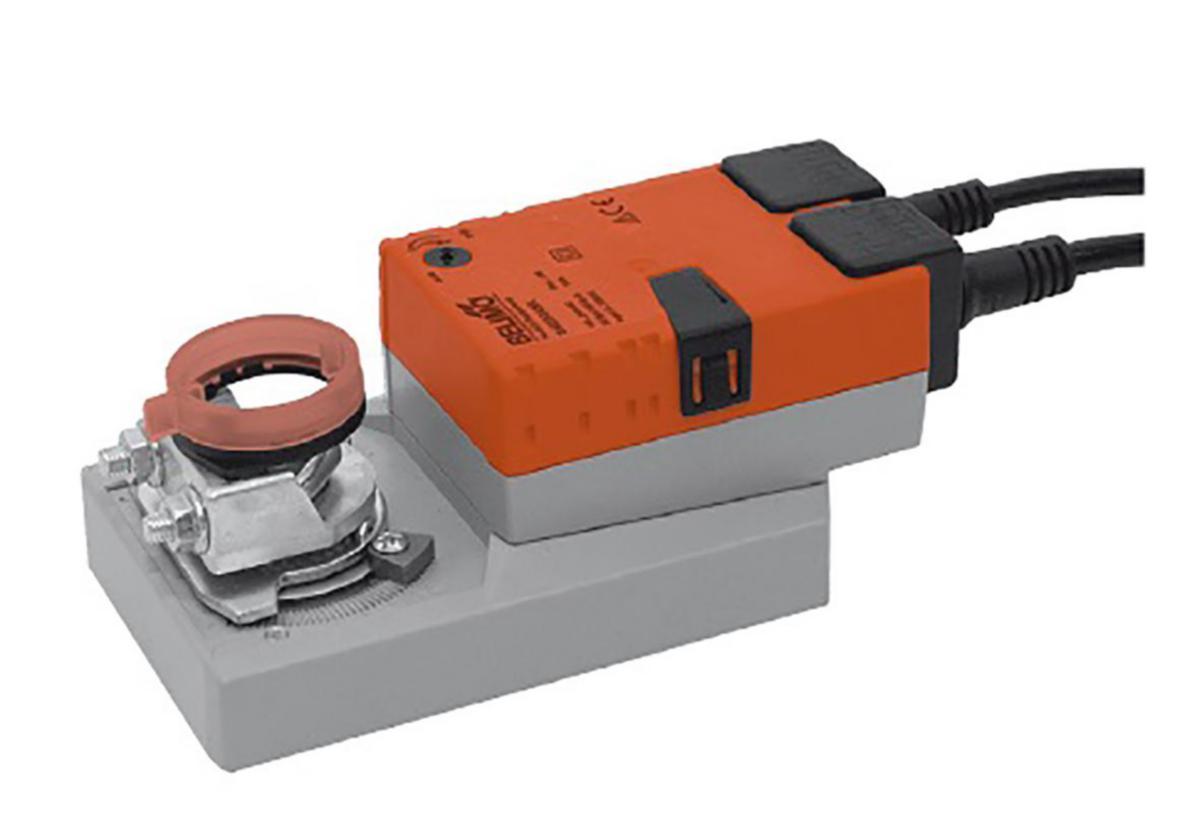

Spjällställdon SM230ASR är en universell standardmotor som passar de flesta spjäll. I utförande SR används en standard styrsignal 0-10V eller Belimo fjärrstyrpotentiometer för att styra ställdonet. Ställdonet matas med 230V. När fjärrstyrpotentiometer används behövs ingen extern 230/24V transformator. Är tystgående. Motorn styrs med en standard styrsignal DC 0...10V. Motorn går till läget motsvarande styrsig¬nalens storlek. Mätspänning U DC 2..10V motsvarar motorns verkliga position 0...100%. Enkelt direktmontage på spjällaxeln med den universella klämbygeln. Motorn förhindras att rotera med den medlevererade vridsäkringen. Manuell inställning med hjälp av frikopplingsknappen (frikopplad så länge frikopplingsknappen är intryckt). Inställbar vridvinkel med justerbara mekaniska stopp. Hög funktionssäkerhet. Motorn är överbelastningssäker, behöver ej några ändlägesbrytare och stannar automatiskt vid inställda stopp.
Underhållsfri
Nom. Spänningsområde: AC 85 ... 265 V
Anslutning matningsspänning: Kabel 1 m, 2 x 0.75 mm2
Anslutning styrsignal: Kabel 1 m, 4 x 0.75 mm2
Styrning Styrsignal Y: DC 0 ... 10 V, typiskt ingångsmotstånd 100 kΩ
Arbetsområde: DC 2 ... 10 V
EMC: CE enl. 89/336/EEC
Lågspänningsdirektivet: CE enl. 73/23/EEC
Apparattyp: Typ 1 (enl. EN 60730-1)
Ljudnivå: Max. 45 dB (A)
Lägesindikering: Mekanisk
Skyddsklass: II Säkerhetsisolerad
Handinställning: Tryckknapp för frikoppling, självåtergående
Vridriktning: Valbar med omkopplare 0 eller 1
Lagringstemperatur: –40 ... +80°C
Omgivningsfuktighet: 95% r.F., kondensfritt (EN 60730-1)
Spjällställdon SM230ASR är en universell standardmotor som passar de flesta spjäll. I utförande SR används en standard styrsignal 0-10V eller Belimo fjärrstyrpotentiometer för att styra ställdonet. Ställdonet matas med 230V. När fjärrstyrpotentiometer används behövs ingen extern 230/24V transformator. Är tystgående. Motorn styrs med en standard styrsignal DC 0...10V. Motorn går till läget motsvarande styrsig¬nalens storlek. Mätspänning U DC 2..10V motsvarar motorns verkliga position 0...100%. Enkelt direktmontage på spjällaxeln med den universella klämbygeln. Motorn förhindras att rotera med den medlevererade vridsäkringen. Manuell inställning med hjälp av frikopplingsknappen (frikopplad så länge frikopplingsknappen är intryckt). Inställbar vridvinkel med justerbara mekaniska stopp. Hög funktionssäkerhet. Motorn är överbelastningssäker, behöver ej några ändlägesbrytare och stannar automatiskt vid inställda stopp.
Underhållsfri
Nom. Spänningsområde: AC 85 ... 265 V
Anslutning matningsspänning: Kabel 1 m, 2 x 0.75 mm2
Anslutning styrsignal: Kabel 1 m, 4 x 0.75 mm2
Styrning Styrsignal Y: DC 0 ... 10 V, typiskt ingångsmotstånd 100 kΩ
Arbetsområde: DC 2 ... 10 V
EMC: CE enl. 89/336/EEC
Lågspänningsdirektivet: CE enl. 73/23/EEC
Apparattyp: Typ 1 (enl. EN 60730-1)
Ljudnivå: Max. 45 dB (A)
Lägesindikering: Mekanisk
Skyddsklass: II Säkerhetsisolerad
Handinställning: Tryckknapp för frikoppling, självåtergående
Vridriktning: Valbar med omkopplare 0 eller 1
Lagringstemperatur: –40 ... +80°C
Omgivningsfuktighet: 95% r.F., kondensfritt (EN 60730-1)
Artikelnr: 6631516
Lev. artikelnr: SM230ASR
Materialklass PNJ500
Art nr | Namn | Vridmoment | Bredd | Längd | Höjd | Vikt | Gångtid | Enhet | ||
---|---|---|---|---|---|---|---|---|---|---|
6631516
|
SM230ASR | 20 Nm | 88 mm | 139 mm | 64 mm | 1.2 kg | 150 s | ST | ||
Avrundat till hel förpackning
|
