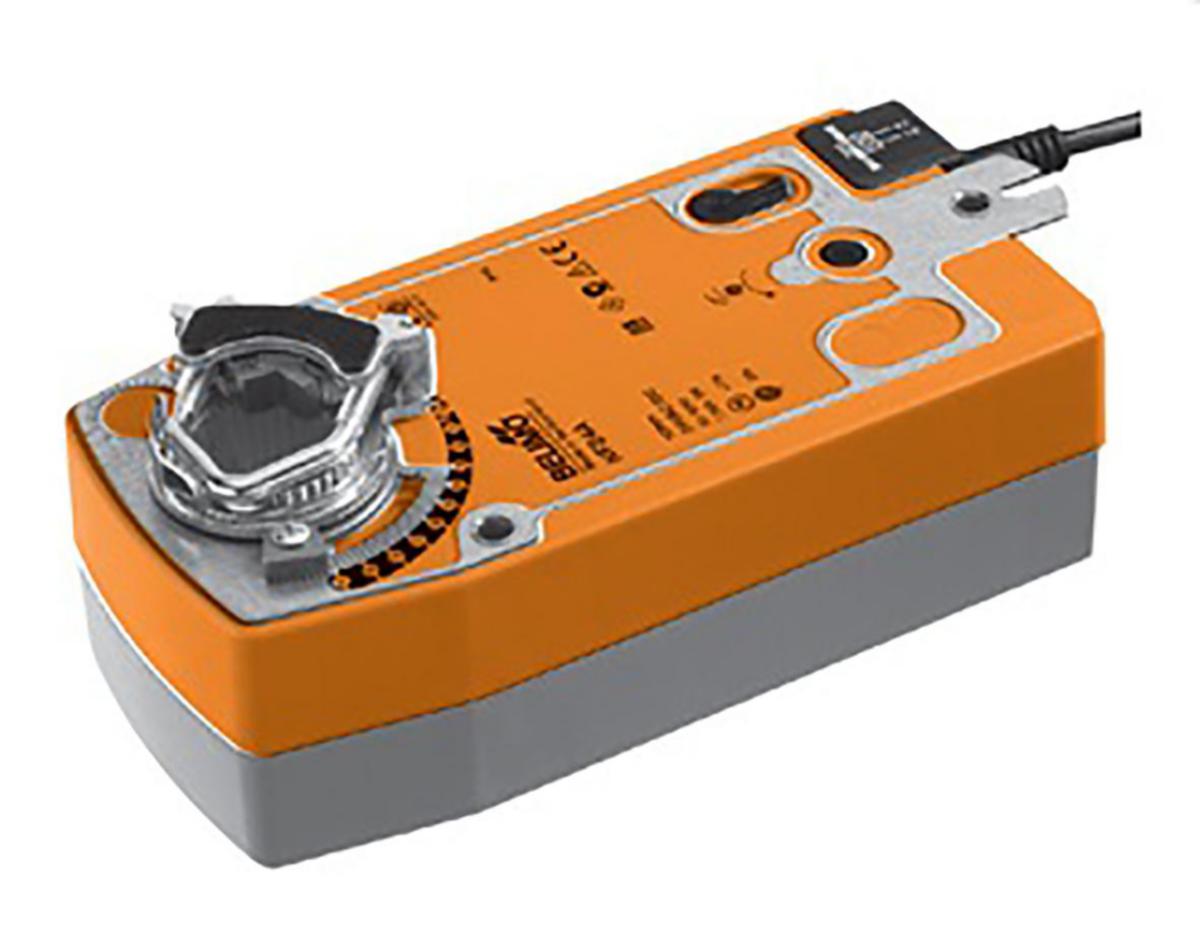

Fjäderåtergångsmotor SFA är avsedd att användas till spjäll i ventilationsinstallationer. Spjällställdon SFA är baserad på den senaste generationens ställdon typ NF.. och SF.. Har en mycket tålig kapsling och erbjuder 20 Nm vridmoment. Passar bl.a. större friskluftsspjäll där motorn styrs med inbyggd fjäder vid spänningsbortfall. Automatisk matningsspänning mellan 24 och 230 V. Enkel att montera med vändbar spjällaxelkoppling för korta axlar och vändbar motor (funktionsriktning för drivmotor/fjäder). Vid inkoppling av matningsspänning AC 24 ... 240 V eller DC 24 ... 125 V går motorn mot driftläge, samtidigt som återgångsfjädern spänns. Om matningsspänningen bryts utlöses den lagrade fjäderenergin som återför motorn till sitt säkerhetsläge. Enkelt direktmontage på spjällaxeln med den universella klämbygeln med dubbelt förband. Motorn förhindras rotera med den medlevererade vridsäkringen. Inställbar vridvinkel med justerbara mekaniska stopp. Hög funktionssäkerhet. Motorn är överbelastningssäker, behöver ej ändlägesbrytare och stannar automatiskt vid stopp.
Underhållsfri
Nominellt spänningsområde: AC 19,2 ... 264 V / DC 21,6 ... 137,5 V
Manuell inställning med vev och inkopplingsbar spärr
Vridriktning fjäderåtergång: valfri montering höger-/vänstergående
Ljudnivå: Motor max ≤45 dB(A), fjäder ca ≤62 dB(A)
Anslutning Motor: kabel 1 m, 2 x 0,75 mm2
Livslängd, dimensionerande: Min. 60 000 cykler
Lägesindikering: Mekanisk
EMC: CE enl. 2004/108/EG
Lågspänningsdirektiv: CE enl. 2006/95/EG
Skyddsklass: II (skyddsisolerad)
Lagringstemperatur: –40 ... +80°C
Omgivningsfuktighet: 95 % r.F. kondensfritt
Fjäderåtergångsmotor SFA är avsedd att användas till spjäll i ventilationsinstallationer. Spjällställdon SFA är baserad på den senaste generationens ställdon typ NF.. och SF.. Har en mycket tålig kapsling och erbjuder 20 Nm vridmoment. Passar bl.a. större friskluftsspjäll där motorn styrs med inbyggd fjäder vid spänningsbortfall. Automatisk matningsspänning mellan 24 och 230 V. Enkel att montera med vändbar spjällaxelkoppling för korta axlar och vändbar motor (funktionsriktning för drivmotor/fjäder). Vid inkoppling av matningsspänning AC 24 ... 240 V eller DC 24 ... 125 V går motorn mot driftläge, samtidigt som återgångsfjädern spänns. Om matningsspänningen bryts utlöses den lagrade fjäderenergin som återför motorn till sitt säkerhetsläge. Enkelt direktmontage på spjällaxeln med den universella klämbygeln med dubbelt förband. Motorn förhindras rotera med den medlevererade vridsäkringen. Inställbar vridvinkel med justerbara mekaniska stopp. Hög funktionssäkerhet. Motorn är överbelastningssäker, behöver ej ändlägesbrytare och stannar automatiskt vid stopp.
Underhållsfri
Nominellt spänningsområde: AC 19,2 ... 264 V / DC 21,6 ... 137,5 V
Manuell inställning med vev och inkopplingsbar spärr
Vridriktning fjäderåtergång: valfri montering höger-/vänstergående
Ljudnivå: Motor max ≤45 dB(A), fjäder ca ≤62 dB(A)
Anslutning Motor: kabel 1 m, 2 x 0,75 mm2
Livslängd, dimensionerande: Min. 60 000 cykler
Lägesindikering: Mekanisk
EMC: CE enl. 2004/108/EG
Lågspänningsdirektiv: CE enl. 2006/95/EG
Skyddsklass: II (skyddsisolerad)
Lagringstemperatur: –40 ... +80°C
Omgivningsfuktighet: 95 % r.F. kondensfritt
Artikelnr: 6631505
Lev. artikelnr: SFA
Materialklass PNJ500
Art nr | Namn | Vridmoment | Bredd | Längd | Höjd | Vikt | Gångtid | Enhet | ||
---|---|---|---|---|---|---|---|---|---|---|
6631505
|
SFA | 20 Nm | 98 mm | 194 mm | 93 mm | 2.2 kg | 75 s | ST | ||
Avrundat till hel förpackning
|
