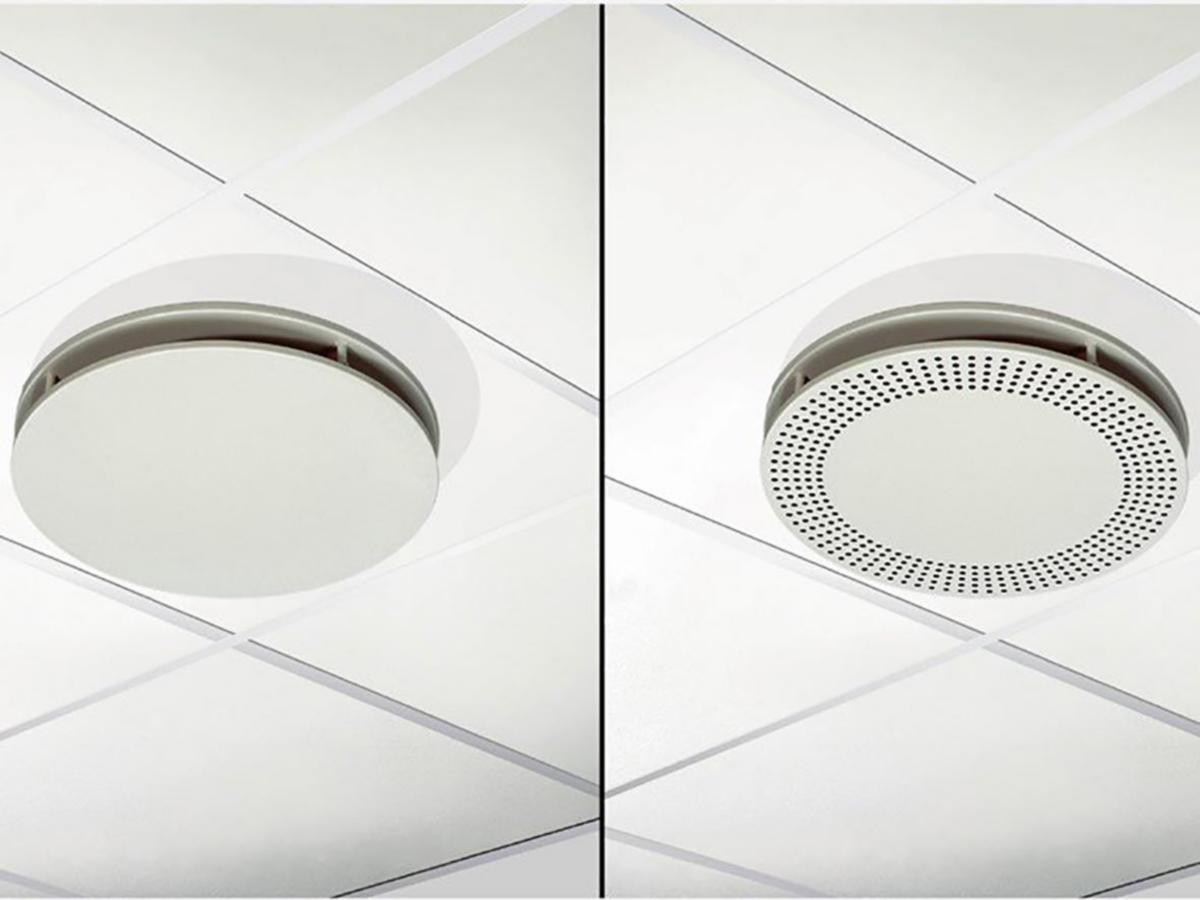

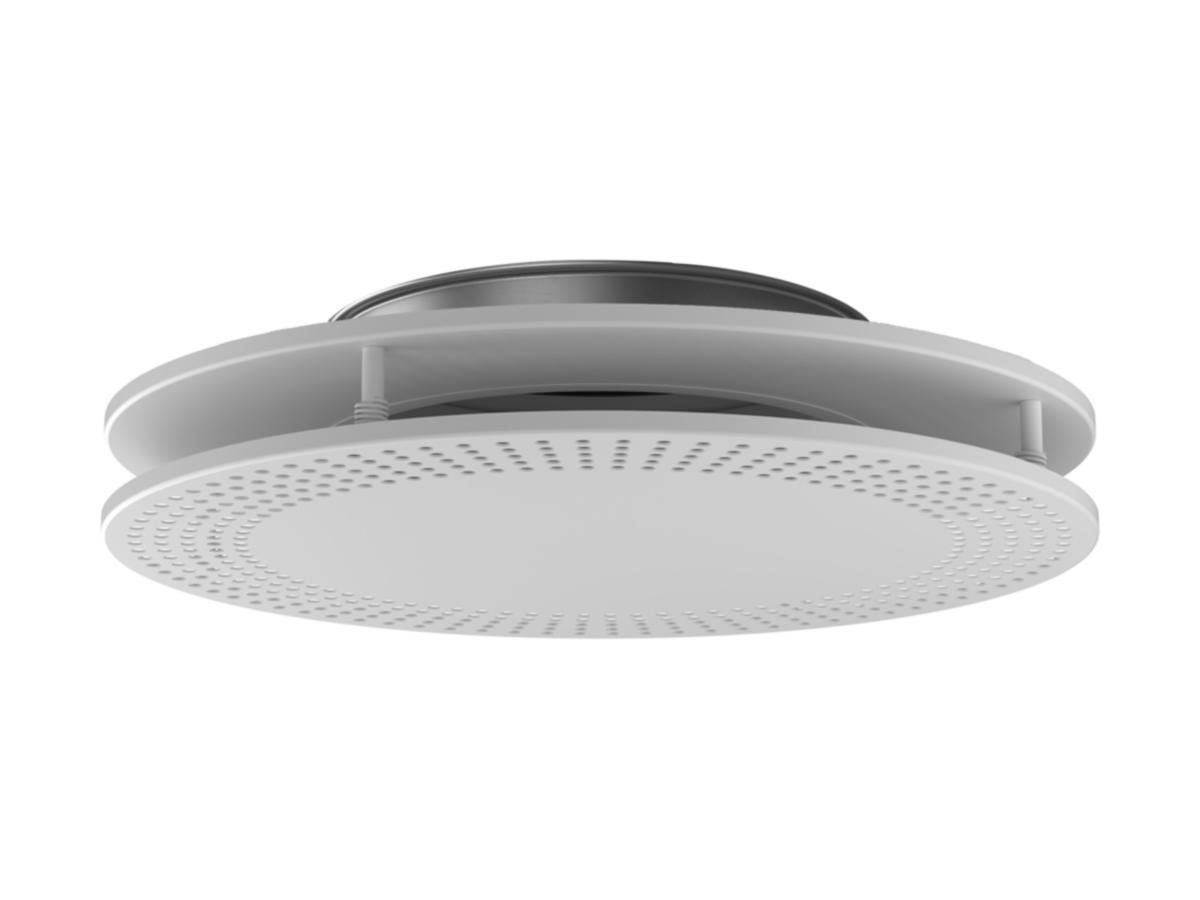

CDDbTakdon består av två delar. Plan överdel med gummiringstätad anslutningsnippel, samt en demonterbar spridarplatta. Spridarplattan har ställbar spalthöjd i två lägen. CDD:s underplatta är perforerad. Vid frihängande montage fixeras donets inloppsstos i anslutande kanal med popnit. Då donet monteras dikt mot tak kan donet, om byggnadsmaterialet tillåter, skruvas fast genom överdelen. När anslutningslåda ALS används kan stos mellan ALS och donet förlängas med vanlig cirkulär kanal upp till 500 mm utan att mätslang och spjällreglage behöver förlängas. Överdelen är utförd i förzinkad stålplåt, spridarplattan i stålplåt. Hela donet är in- och utvändigt lackerat i vit standardfärg, RAL 9003/NCS S 0500-N. CDD är försedda med ljudabsorbent.
Luftflöde är angivet vid 30 dBA, 360° spridningsbild och totaltryck 50 Pa, inklusive anslutningslåda.
Donet kan kompletteras med anslutningslåda ALSdsom beställs separat.
CDDbTakdon består av två delar. Plan överdel med gummiringstätad anslutningsnippel, samt en demonterbar spridarplatta. Spridarplattan har ställbar spalthöjd i två lägen. CDD:s underplatta är perforerad. Vid frihängande montage fixeras donets inloppsstos i anslutande kanal med popnit. Då donet monteras dikt mot tak kan donet, om byggnadsmaterialet tillåter, skruvas fast genom överdelen. När anslutningslåda ALS används kan stos mellan ALS och donet förlängas med vanlig cirkulär kanal upp till 500 mm utan att mätslang och spjällreglage behöver förlängas. Överdelen är utförd i förzinkad stålplåt, spridarplattan i stålplåt. Hela donet är in- och utvändigt lackerat i vit standardfärg, RAL 9003/NCS S 0500-N. CDD är försedda med ljudabsorbent.
Luftflöde är angivet vid 30 dBA, 360° spridningsbild och totaltryck 50 Pa, inklusive anslutningslåda.
Donet kan kompletteras med anslutningslåda ALSdsom beställs separat.
Artikelnr: 6621003
Lev. artikelnr: 62134
Materialklass PNJ18A
Art nr | Namn | Anslutningsdiameter | Luftflöde vid 30 dBA | Ytterdiameter | Färg | Enhet | ||
---|---|---|---|---|---|---|---|---|
6621000
|
CDDb100 | 100 mm | 26 l/s | 192 mm | Vit | ST | ||
Avrundat till hel förpackning
|
||||||||
6621001
|
CDDb 125 | 125 mm | 35 l/s | 228 mm | - | ST | ||
Avrundat till hel förpackning
|
||||||||
6621002
|
CDDb 160 | 160 mm | 57 l/s | 304 mm | - | ST | ||
Avrundat till hel förpackning
|
||||||||
6621003
|
CDDb 200 | 200 mm | 82 l/s | 380 mm | - | ST | ||
Avrundat till hel förpackning
|
||||||||
6621004
|
CDDb 250 | 250 mm | 120 l/s | 456 mm | - | ST | ||
Avrundat till hel förpackning
|
