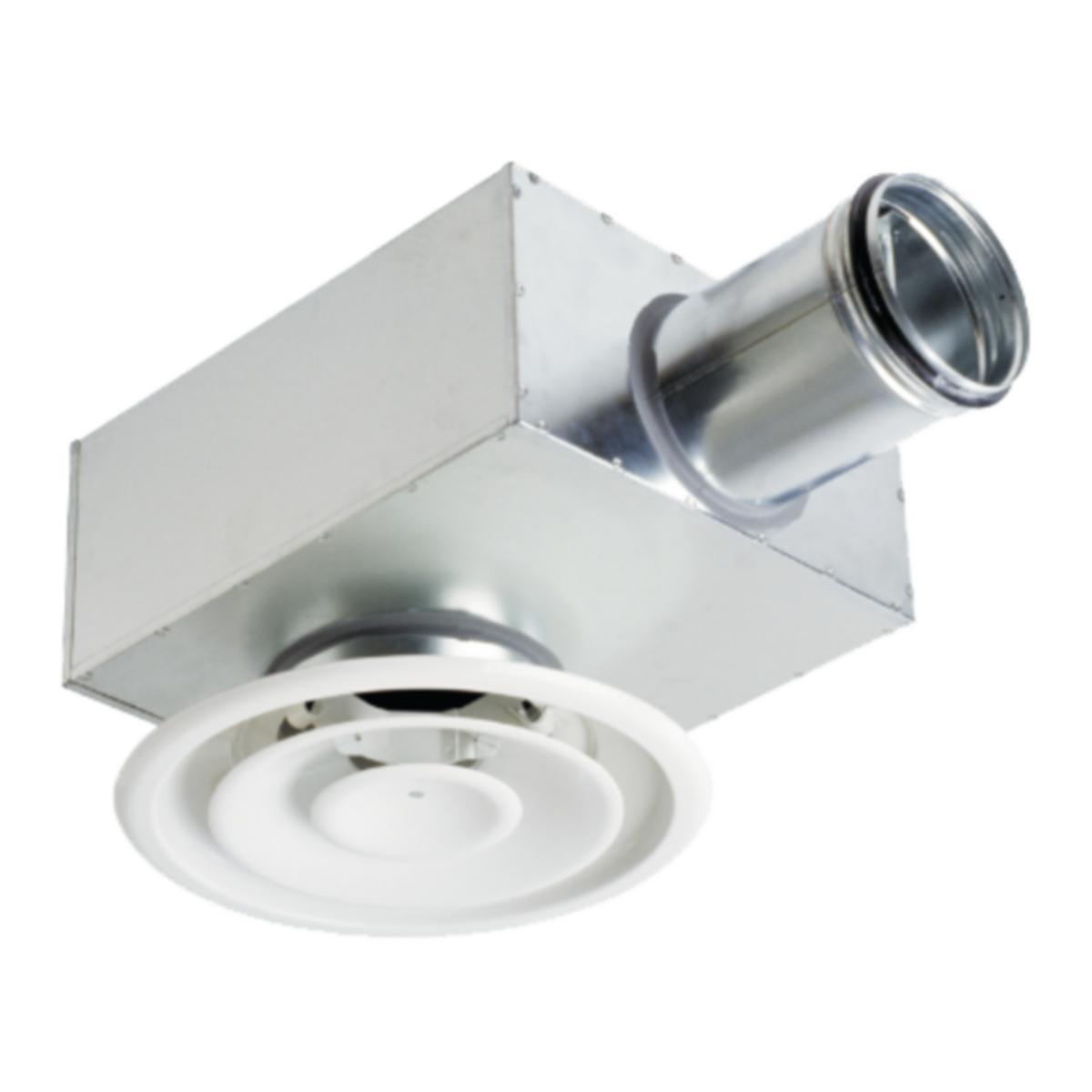

Flerkonspridare för lokaler där stora luftflöden skall tillföras. RA är avsedd för frihängande montage. Donet monteras som standard i rensbar anslutningslåda typ TK som innehåller mätslangar och injusteringsspjäll. Max. rekommenderad undertemperatur 10°C och max. rekommenderad övertemperatur 15°C. Stomme av pulverlackerad stålplåt i vit RAL9003 standardkulör. Ansluts direkt till TK-lådans muff alt. vid undertaksmontage med muff/nippel MN. TK-lådans anslutningsstos ansluts till cirkulär kanal eller rakt monterad flexibel slang. Lådan kan monteras direkt efter böj. Vid montage efter T-stycke erfordras en raksträcka om 3 x diametern.
Luftflödet vid 30 dB(A) är angivet vid 4-v spridning, öppet spjäll. Intervallet hänvisar till olika storlekar på anslutningslådan TK.
OBS! Modell RA-500 ej kombatibel med anslutningslåda. Luftflödet här hänvisar till vertikalt-horistontellt utblås.
Anslutningslåda TK beställs separat.
Flerkonspridare för lokaler där stora luftflöden skall tillföras. RA är avsedd för frihängande montage. Donet monteras som standard i rensbar anslutningslåda typ TK som innehåller mätslangar och injusteringsspjäll. Max. rekommenderad undertemperatur 10°C och max. rekommenderad övertemperatur 15°C. Stomme av pulverlackerad stålplåt i vit RAL9003 standardkulör. Ansluts direkt till TK-lådans muff alt. vid undertaksmontage med muff/nippel MN. TK-lådans anslutningsstos ansluts till cirkulär kanal eller rakt monterad flexibel slang. Lådan kan monteras direkt efter böj. Vid montage efter T-stycke erfordras en raksträcka om 3 x diametern.
Luftflödet vid 30 dB(A) är angivet vid 4-v spridning, öppet spjäll. Intervallet hänvisar till olika storlekar på anslutningslådan TK.
OBS! Modell RA-500 ej kombatibel med anslutningslåda. Luftflödet här hänvisar till vertikalt-horistontellt utblås.
Anslutningslåda TK beställs separat.
Artikelnr: 6520375
Lev. artikelnr: 105096
Materialklass PNJ14B
Art nr | Namn | Anslutningsdiameter | Luftflöde vid 30 dBA | Ytterdiameter | Enhet | ||
---|---|---|---|---|---|---|---|
6520375
|
RA 16 | 160 mm | 50-62 l/s | 323 mm | ST | ||
Avrundat till hel förpackning
|
|||||||
6520376
|
RA 20 | 200 mm | 74-96 l/s | 428 mm | ST | ||
Avrundat till hel förpackning
|
|||||||
6520377
|
RA 25 | 250 mm | 106-130 l/s | 538 mm | ST | ||
Avrundat till hel förpackning
|
|||||||
6520378
|
RA 31 | 315 mm | 158-202 l/s | 635 mm | ST | ||
Avrundat till hel förpackning
|
|||||||
6520379
|
RA 40 | 400 mm | 225-290 l/s | 856 mm | ST | ||
Avrundat till hel förpackning
|
