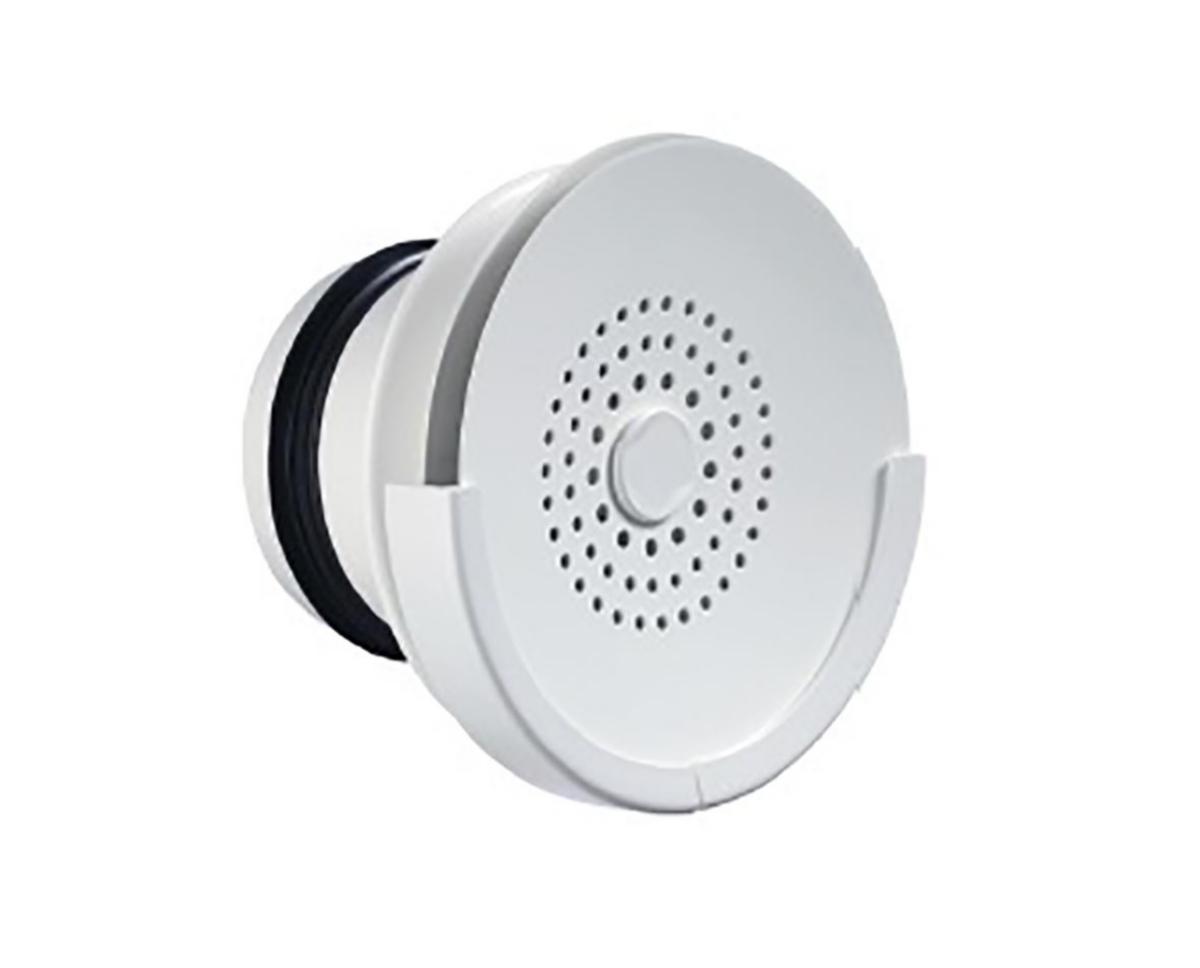

Tilluftsdonet STI för väggmontage har ett brett tilluftsområde mellan 5 och 70 l/s och finns tillgängligt i fyra olika storlekar från 100 - 200 mm. STI är enkelt att installera i kanal utan att använda någon fästram. Donet kan installeras i vägg på två olika sätt, alternativt med utdragen hals eller med intryckt krage. När donet installeras med utdragen hals undviker man att väggen smutsas ned av luftströmmarna kring donet. Spridningsbilden kan ställas in med hjälp av de medlevererade styrlisterna (2 stycken). Man kan mäta upp luftflödet, justera in och låsa inställningen av donet utan att ta loss det från kanalen.
Anslutningsstosen har EPDM-gummitätning. Luftflödet injusteras enkelt genom att snurra på ventiltallriken. När önskat läge har erhållits trycker man in ett spärrstift i mitten av ventiltallriken för att låsa läget. Spridningsbilden ställs in genom att fästa styrlisterna i önskat läge. Om dessa utelämnas får man full spridning på 360°. Donet är tillverkat av varmförzinkad stålplåt och pulverlackerade i vit RAL 9003, vilket ger hög ytfinish och god slag- och reptålighet. CleanVent behandlad yta i standardutförande.
Tilluftsdonet STI för väggmontage har ett brett tilluftsområde mellan 5 och 70 l/s och finns tillgängligt i fyra olika storlekar från 100 - 200 mm. STI är enkelt att installera i kanal utan att använda någon fästram. Donet kan installeras i vägg på två olika sätt, alternativt med utdragen hals eller med intryckt krage. När donet installeras med utdragen hals undviker man att väggen smutsas ned av luftströmmarna kring donet. Spridningsbilden kan ställas in med hjälp av de medlevererade styrlisterna (2 stycken). Man kan mäta upp luftflödet, justera in och låsa inställningen av donet utan att ta loss det från kanalen.
Anslutningsstosen har EPDM-gummitätning. Luftflödet injusteras enkelt genom att snurra på ventiltallriken. När önskat läge har erhållits trycker man in ett spärrstift i mitten av ventiltallriken för att låsa läget. Spridningsbilden ställs in genom att fästa styrlisterna i önskat läge. Om dessa utelämnas får man full spridning på 360°. Donet är tillverkat av varmförzinkad stålplåt och pulverlackerade i vit RAL 9003, vilket ger hög ytfinish och god slag- och reptålighet. CleanVent behandlad yta i standardutförande.
Artikelnr: 6620136
Lev. artikelnr: STI-200-C
Ean artikelnr: 641588713899, 6415887138991
Materialklass PNJ11B
Art nr | Namn | Flöde vid 25 dBA | Ytterdiameter | Djup | Anslutningsdiameter | Enhet | ||
---|---|---|---|---|---|---|---|---|
6620133
|
STI-100-C | 22 l/s | 155 mm | 95 mm | 100 mm | ST | ||
Avrundat till hel förpackning
|
||||||||
6620134
|
STI-125 -C | 30 l/s | 185 mm | 120 mm | 125 mm | ST | ||
Avrundat till hel förpackning
|
||||||||
6620135
|
STI-160-C | 43 l/s | 226 mm | 155 mm | 160 mm | ST | ||
Avrundat till hel förpackning
|
||||||||
6620136
|
STI-200-C | 60 l/s | 274 mm | 195 mm | 200 mm | ST | ||
Avrundat till hel förpackning
|
