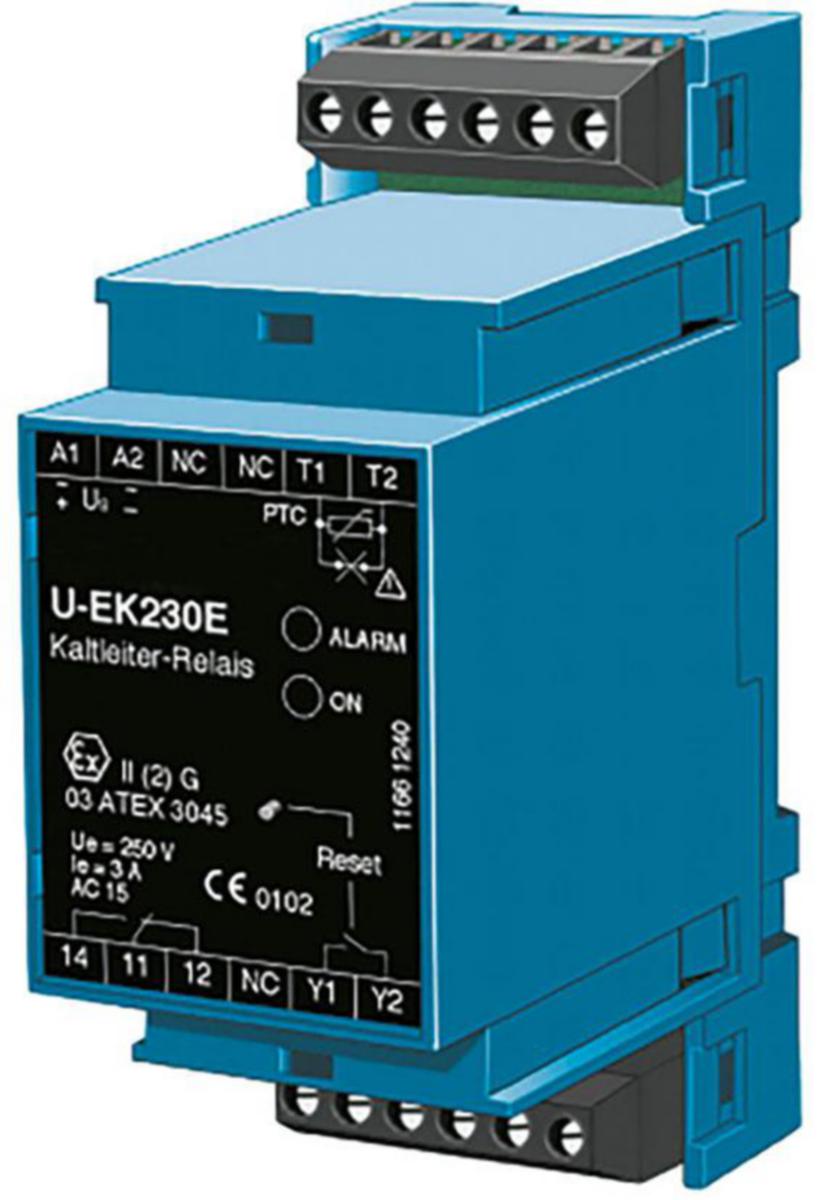

Motorskydd U-EK230E EX, Systemair

U-EK 230E är ett termistormotorskydd som skall användas tillsammans med en kontaktor för att skydda Ex-fläktar, kan även användas till fläktar med inbyggd termistor. Det är utfört som en elektronikenhet, avsedd att snäppmonteras på en 35 mm DIN-skena. I fläktmotorerna finns sex seriekopplade termistorer, två per faslindning, vars resistans påverkas av temperaturen. Då motortemperaturen överstiger tillåten temperatur stiger resistansen brant och motorskyddet löser ut. Då motorskyddet har löst ut lyser indikeringslampan märkt "Störung". Återställning sker manuellt, antingen genom att trycka in knappen "Reset", eller genom att göra motorskyddet spänningslöst (bryta matningen till A2) i ca 10 sekunder. Om man använder en femstegstransformator för reglering av EX fläkten ska U-EK 230E kopplas till transformatorn.
