Nexans

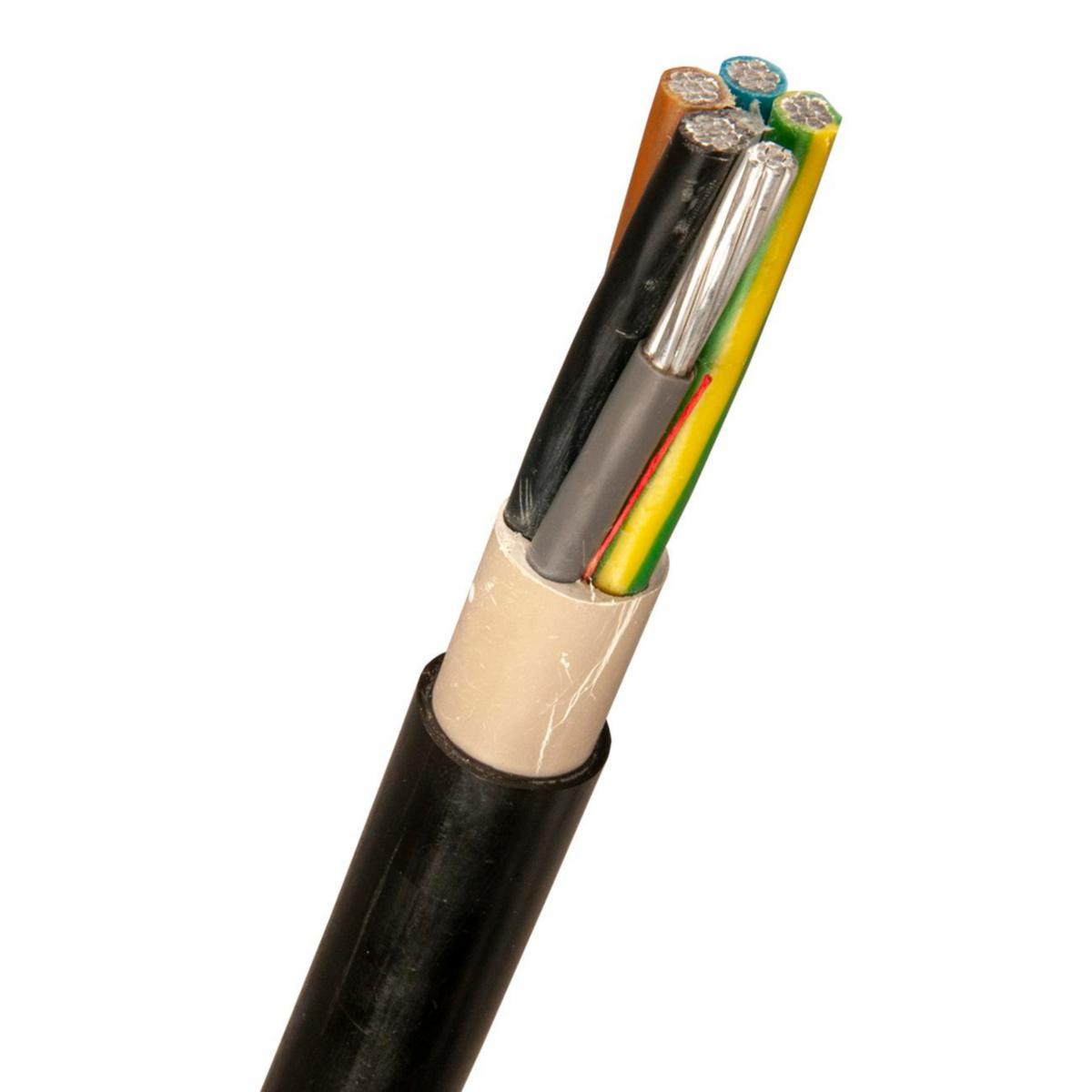

Jordkabel SE-N1XE-AR 1kV, Nexans
SE-N1XE-AR 5G16 (*5)K10)
Artikelnr: Lev. artikelnr:
0012280
15013398-201-00
för lagerstatus och pris
Du behöver kundnummer för att handla av oss. Vi säljer inte till privatpersoner.
Kabeln är avsedd för fast förläggning utomhus i luft, mark och vatten. SE-N1XE-AR är en halogenfri, PEX-isolerad, PE-mantlad kabel med runda, glödgade, fåtrådiga ledare av aluminium. Kabeln är konstruerad efter SS 424 14 18. Ledaren har trådantal och resistans enligt IEC 60228 klass 2. Parterna är färgmärkta enligt SS 424 17 20. Manteln är märkt typ/tillverkare/år+mån/metermärkning.SE-N1XE-AR är ej flamskyddad. Kabeln är godkänd av SEMKO.
- Artikelnr: 0012280
- Lev. artikelnr: 15013398-201-00
- Ean artikelnr: 7330000019003
- Materialklass QA1400
Teknisk data
- Kabeltyp: N1XE-AR
- Nominell area ledare: 16 mm²
- Antal ledare/kärnor: 5
- Dimension ledare x area: 5G16 mm²
- Ytterdiameter (ca): 21.5 mm
- Färg yttre mantel: Svart
- Vikt: 540 kg/km
- Vikt/100 m: 54 kg
- Med skyddsledare: Ja
- Material ledare: Aluminium
- Antal extraledare: 0
- Partmärkning: Färg
- Kategori ledare: Klass 2 = Mångtrådig
- Märkspänning U: 1 kV
- Märkspänning U0: 0.6 kV
- Max. tillåten ledartemperatur: 90 °C
- Biledare: Nej
- Skärm: Nej
- Blymantling: Nej
- Brandklass (EN13501-6): Ingen
- Brinnande droppar/partiklar (EN 13501-6): Ingen
- Rökutveckling (EN 13501-6): Ingen
- Syrahalt (EN 13501-6): Ingen
- Fiberoptikelement: Nej
- Halogenfri (IEC 60754-2): Ja
- Inre ledande skikt: Nej
- Koncentrisk ledare: Ingen
- Laminerad mantling: Nej
- Ledande beläggning: Nej
- Ledarform: Rund
- Ledaryta: Blank
- Längsvattentäta ledare: Nej
- Material yttre mantel: Övrigt
- Tillåten omgivningstemperatur under drift utan vibrationer: -40-70 °C
- Tillåten omgivningstemperatur under montering/hantering: -20-50 °C
- yttre ledande skikt: Nej
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation: 172 mm
- Specifikation kärnisolering: XLPE (VPE)
- Specifikation material yttre mantel: PE (polyeten)
- Certifierad för fartygsinstallationer: Nej
- Certifierad som flygplatsbelysningskabel: Nej
- Kabelgeometri: Rund
- Resistans ledare vid 20°C: 1.91 Ohm/km
- Lämplig för markförläggning: Ja
- Max. draghållfasthet under installationen: 2.4 kN
- Med gnagarskydd: Nej
- Elektrisk funktionalitet (Circuit integrity) vid brand: Ingen
- UV-resistent: Ja
- REACH Datum: 2021-06-14
- REACH Informationsplikt: No
- Isoleringsbevarande (IEC 60331): Nej
- Isoleringsbevarande: Ingen
- Armering: Nej
- Halogenfri (EN 60754-1/2): Ja
- Oljebeständig (IEC 60811-404): Ja
- Flamskydd: Nej
