Schneider Electric
Skyddsmoduler LUCA, standard, 3 fas, klass 10

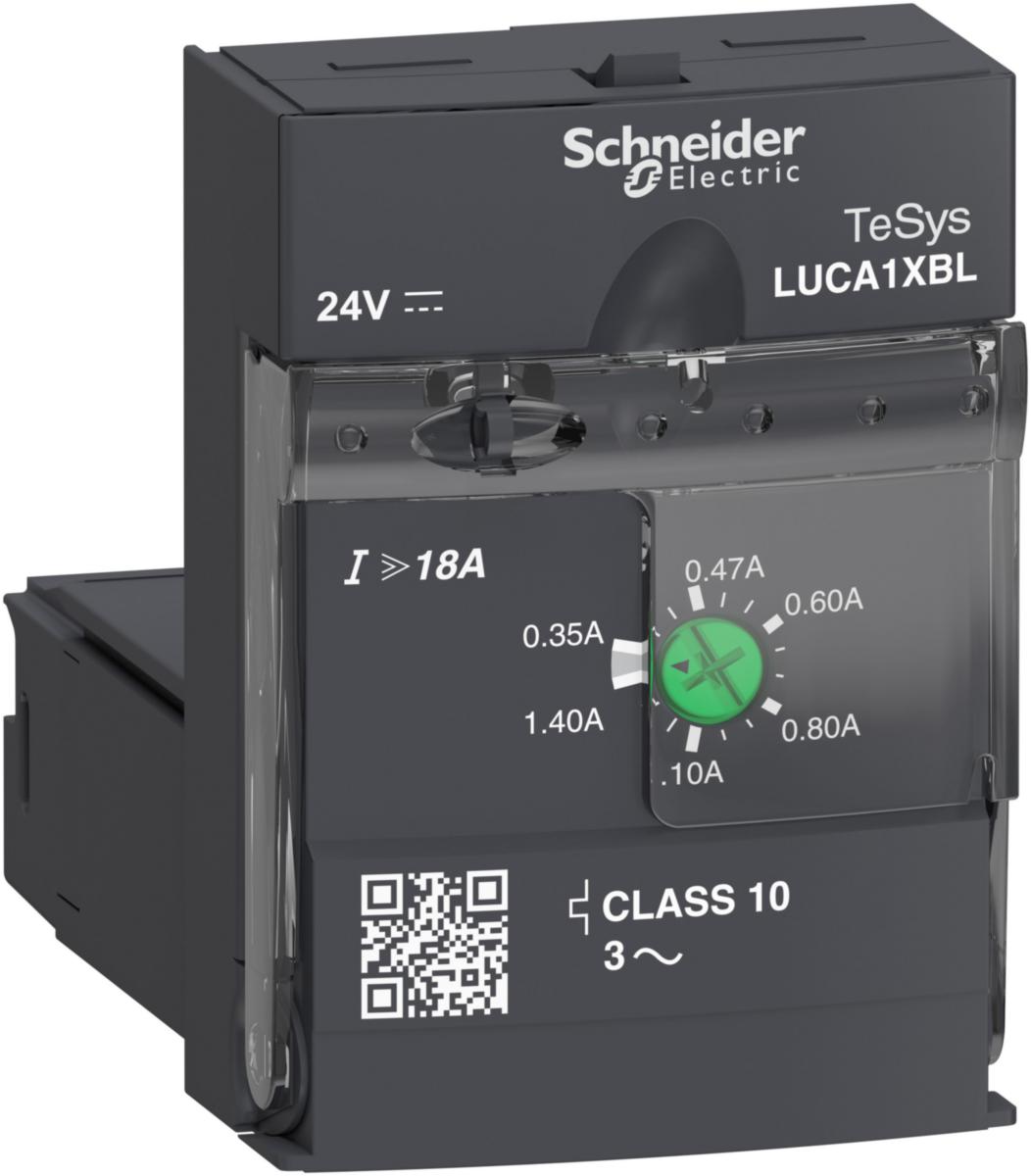

SKYDDSMODUL STD 0,35-1,4A24VDC LUCA1XBL
Artikelnr: Lev. artikelnr:
3231062
LUCA1XBL
för lagerstatus och pris
TeSys U-standardstyrenhet som skall monteras i basenhet LUB12, LUB32, LUB38 för att bilda en TeSys U motorstarter, för trefasmotorapplikationer upp till 0,25 kW@400 V. Den ger fullt skydd för motorer med en nominell ström Ir 0,35-1,4A (Ir justerbar), överbelastningsutlösningar klass 10, kortslutning vid 13 x Irmax, överström vid 14,2 x Ir, fasförlust, isoleringsfel (endast skydd av utrustning). Skall användas med 24V DC-spänning för styrning av startmotorn (genom styrterminalerna A1/A2 som är placerade i basenheten). Certifierad när den används tillsammans med en LUB-basenhet (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
- Artikelnr: 3231062
- Lev. artikelnr: LUCA1XBL
- Ean artikelnr: 3389110363821
- Materialklass QO360B
Teknisk data
- Övriga förp.storlekar: 1 ST/8 ST/23 ST/138 ST
- Typ: LUCA1XBL
- Utförande: Standard
- Inställning för överlastutlösare: 0.35-1.4 A
- Märkström kontinuerlig Iu: 1.4 A
- Antal poler: 3
- Spänningstyp för manöver: DC
- Märkspänning matning vid DC: 24 V
- Typ av motorskydd: Termisk/magnetisk utlösning
- Typ av kortslutningsutlösning: Ej fördröjd
- Med jordfelskyddsfunktion: Ja
- Märkspänning matning vid AC 60 Hz: 0 V
- Startvärde för momentana kortslutningsutlösarens inställningsområde: 18 A
- Antal hjälpkontakter, slutande (NO - normalt öppna): 0
- Höjd: 66 mm
- Typ av spänning (driftspänning): AC
- Bredd: 45 mm
- Antal hjälpkontakter, öppnande (NC - normalt stängda): 0
- Typ av matningsspänning: DC
- Extern strömförsörjning nödvändig: Ja
- Djup: 60 mm
- Driftspänning AC 60 Hz: 690 V
- Driftspänning AC 50 Hz: 690 V
- Antal manöverpositioner: 0
- Märkdrifteffekt vid AC-3, 230 V, 3-fas: 0 kW
- Omgivningstemperatur, övre driftgräns: 70 °C
- Märkspänning matning vid AC 50 Hz: 0 V
- Antal indikeringsljus: 0
- Märkdrifteffekt vid AC-3, 400 V: 0.25 kW
- Inställbart strömområde: 0.35-1.4 A
- Märkdriftsström Ie: 1.4 A
- Slutvärde för momentana kortslutningsutlösarens inställningsområde: 18 A
- REACH Datum: 2025-07-18
- REACH - Innehåller kandidatämnen: Bly | Boroxid, Diboron trioxide | Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide | 2-methylimidazole
- Manöverspänning: 24 V DC
- Lämplig för montage på skena: Nej
- Stödjer protokoll PROFINET CBA: Nej
- Med säkring: Nej
- Stödjer protokoll SUCONET: Nej
- Stödjer protokoll för andra bussystem: Ja
- Stödjer protokoll Foundation Fieldbus: Nej
- Stödjer protokoll DeviceNet Safety: Nej
- Huvudströmkretsens anslutningssätt: Övrigt
- Typ av motorstartare: Övrigt
- Stödjer protokoll PROFINET IO: Nej
- Med kortslutningsutlösning: Ja
- Stödjer protokoll PROFIsafe: Nej
- Stödjer protokoll SafetyBUS p: Nej
- Lämplig för nödstopp: Nej
- Utlösningsklass: Klass 10
- Stödjer protokoll EtherNet/IP: Nej
- Stödjer protokoll ASI: Ja
- Koordinationsklass (IEC 60947-4-3): Klass 2
- Extern reset möjlig: Nej
- Stödjer protokoll PROFIBUS: Ja
- Kapslingsklass (IP): IP20
- Stödjer protokoll INTERBUS Safety: Nej
- Överbelastningsskydd för temperaturkompensator: Ja
- Stödjer protokoll INTERBUS: Nej
- Stödjer protokoll AS-Interface Safety at Work: Nej
- REACH Informationsplikt: Ja
- Stödjer protokoll Data-Highway: Nej
- Stödjer protokoll Modbus: Ja
- Stödjer protokoll TCP/IP: Nej
- Stödjer protokoll DeviceNet: Ja
- Stödjer protokoll SERCOS: Nej
- Stödjer protokoll CAN: Ja
- Med transformator: Nej
- Stödjer protokoll LON: Nej
