Schneider Electric

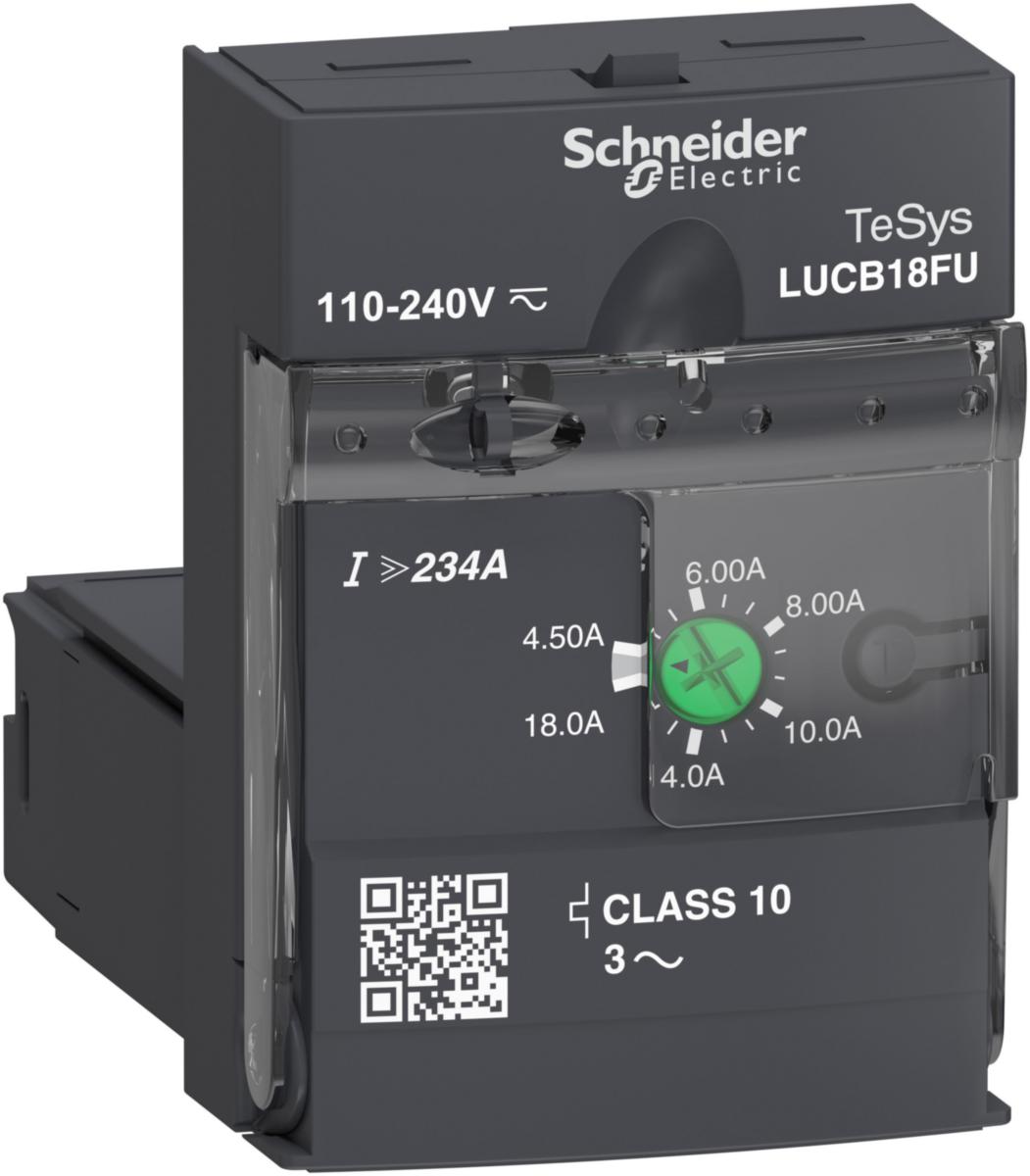

Skyddsmoduler LUCB, avancerade, 3-fas, klass 10
SKYD.MOD AVANC4.5-18A110-240VA LUCB18FU
Artikelnr: Lev. artikelnr:
3231027
LUCB18FU
för lagerstatus och pris
TeSys U skyddsmodul som monteras i basenheterna LUB320, LUB380, LUB380 för en komplett TeSys U motorstarter för 3-fasdrifter upp till 7.5kW@400V. Den ger fullt skydd till motorer med märkström Ir 4,5-18A (Ir-reglerbar), startklass 10, kortslutning vid 13 x Irmax, överlast vid 14,2 x Ir, fasförlust, jordfelsindikering (endast utrustningsskydd). Den tillhandahåller ett termiskt överlastlarm som kan användas lokalt med en LUFDA-modul eller fjärrstyrt med en LULC-modul, och en testknapp för överlastsimulering. Manövreras med en 110-240V växelspänning / 110-220V likspänning för manöverering (via anslutningarna A1/A2 på basenheten). Certifierad när den används tillsammans med en LUB-basenhet (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
- Artikelnr: 3231027
- Lev. artikelnr: LUCB18FU
- Ean artikelnr: 3389110364446
- Materialklass QO360B
Teknisk data
- Övriga förp.storlekar: 1 ST/10 ST/23 ST/46 ST
- Typ: LUCB18FU**
- Inställning för överlastutlösare: 4.5-18 A
- Märkström kontinuerlig Iu: 18 A
- Antal poler: 3
- Spänningstyp för manöver: AC/DC
- Märkspänning matning vid DC: 110-220 V
- Typ av motorskydd: Elektronisk utlösare
- Typ av kortslutningsutlösning: Ej fördröjd
- Med jordfelskyddsfunktion: Ja
- Märkspänning matning vid AC 60 Hz: 110-240 V
- Startvärde för momentana kortslutningsutlösarens inställningsområde: 234 A
- Antal hjälpkontakter, slutande (NO - normalt öppna): 0
- Höjd: 66 mm
- Typ av spänning (driftspänning): AC
- Bredd: 45 mm
- Antal hjälpkontakter, öppnande (NC - normalt stängda): 0
- Typ av matningsspänning: AC/DC
- Extern strömförsörjning nödvändig: Ja
- Djup: 60 mm
- Driftspänning AC 60 Hz: 690 V
- Driftspänning AC 50 Hz: 690 V
- Slutvärde för momentana kortslutningsutlösarens inställningsområde: 234 A
- REACH Datum: 2025-07-18
- REACH - Innehåller kandidatämnen: Bly | Boroxid, Diboron trioxide | Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide | 2-methylimidazole
- Märkspänning matning vid AC 50 Hz: 110-240 V
- REACH Informationsplikt: Ja
- Huvudströmkretsens anslutningssätt: Övrigt
