Schneider Electric

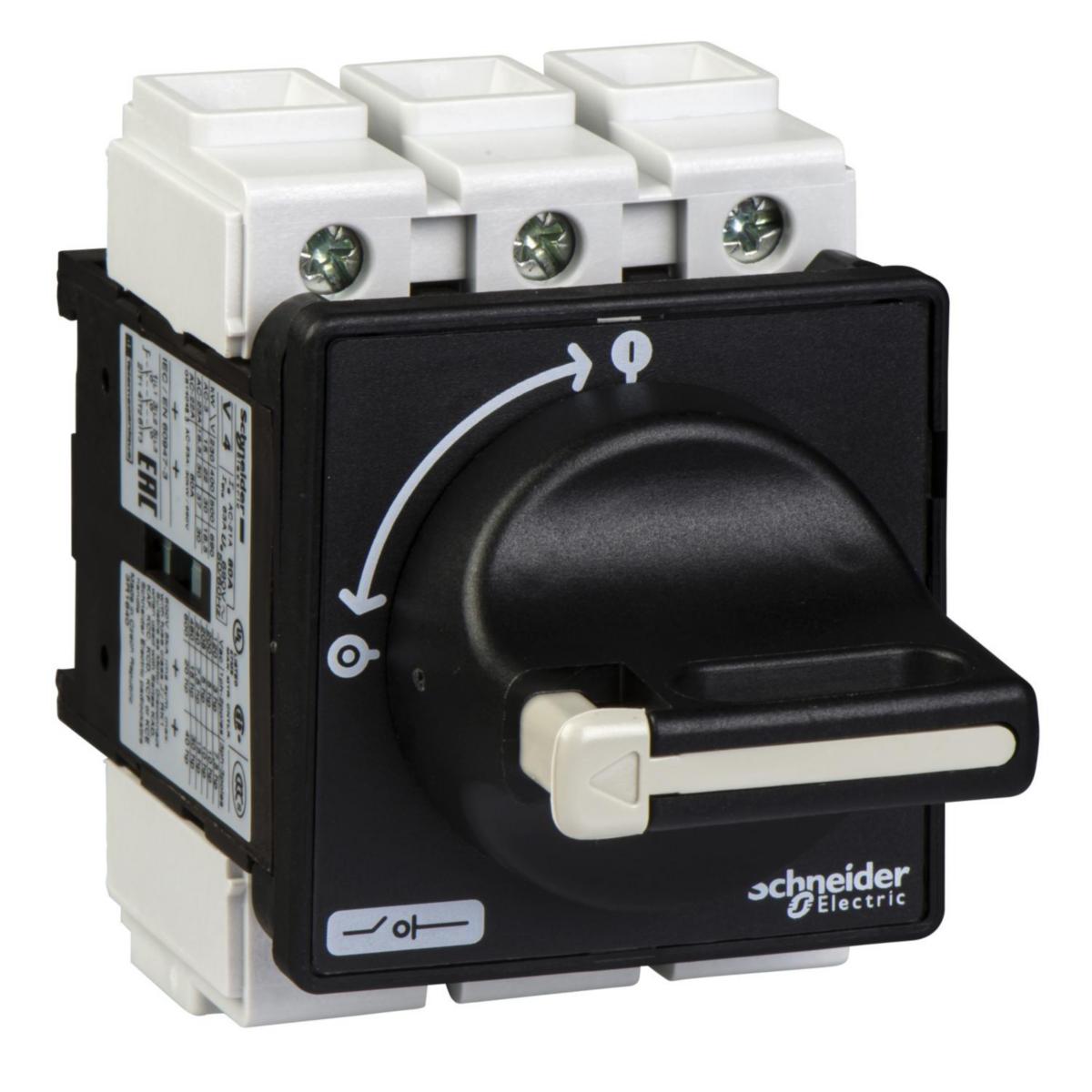

Huvudbrytare VB Tesys Vario
HUVUDBRYTARE 80A SVART VBF4
Artikelnr: Lev. artikelnr:
3157820
VBF4
för lagerstatus och pris
TeSys Vario brytare för dörrmontering, 3 poler, 80A/690V, för motoromkopplingar upp till 30kW@400V AC-23. Komplett enhet bestående av en brytarkropp V4, ett svart manöverdon med svart 60x60mm frontplatta KAF2PZ. Avsedd för användning som huvudströmbrytare för frånkoppling. manöverdon som kan låsas med hänglås, för 3 hänglås (beställs separat). manöverdon med 4 skruvar för fastsättning på dörren, vilket säkerställer IP65 för monteringen. Certifierad enligt flera standarder (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
- Artikelnr: 3157820
- Lev. artikelnr: VBF4
- Ean artikelnr: 3389110165982
- Materialklass QO2910
Teknisk data
- Övriga förp.storlekar: 1 ST/12 ST/48 ST
- Typ: VBF4
- Utförande: Femhålsmontage
- Märkström kontinuerlig Iu: 80 A
- Antal poler: 3
- Märkdriftspänning: 690 V
- Max. märkdriftspänning Ue vid AC: 690 V
- Utförande som huvudbrytare: Ja
- Utförande som service-/reparationsbrytare: Ja
- Utförande som säkerhetsbrytare: Nej
- Antal omkopplare: 1
- Utförande som nödstoppsinstallation: Nej
- Märkdrifteffekt vid AC-3, 400 V: 22 kW
- Färg på manöverelement: Svart
- Märkuteffekt vid AC-23, 400 V: 30 kW
- Märkström vid AC-21, 400 V: 80 A
- Märkström vid AC-23, 400 V: 57 A
- Antal hjälpkontakter, slutande (NO - normalt öppna): 0
- Antal hjälpkontakter, växlande (CO): 0
- Antal hjälpkontakter, öppnande (NC - normalt stängda): 0
- Apparatbyggsätt: Inbyggnadsapparat i fastmontageteknik
- Huvudströmkretsens anslutningssätt: Skruvanslutning
- Integrerad motordrift: Nej
- Kan spärras/låsas: Ja
- Lämplig för fyrhåls frontmontage: Ja
- Lämplig för centralt frontmontage: Nej
- Lämplig för golvmontering: Nej
- Lämplig för inbyggnad i fördelningar: Nej
- Lämplig för mellanmontage: Nej
- Motordrift valbar: Nej
- Kapslingsklass (IP) framsida: IP65
- Märkkorttidsströmhållfasthet Icw: 0.96 kA
- Spänningsutlösare valbar: Nej
- Typ av kontrollelement: Kort vridhandtag
- Version med omkastad omkopplare: Nej
- Villkorad nominell kortslutningsström Iq: 10 kA
- Bredd: 60 mm
- Höjd: 83 mm
- Djup: 114 mm
- Omkopplingseffekt vid 400 V: 0 kW
- Med förmonterat kablage: Nej
- REACH Datum: 2025-07-18
- REACH - Innehåller kandidatämnen: Bly
- REACH Informationsplikt: Ja
