Huvudbrytare VC Tesys Vario
HUVUDBRYTARE 125A RÖD VCF5
Artikelnr: Lev. artikelnr:
3157804
VCF5
för lagerstatus och pris

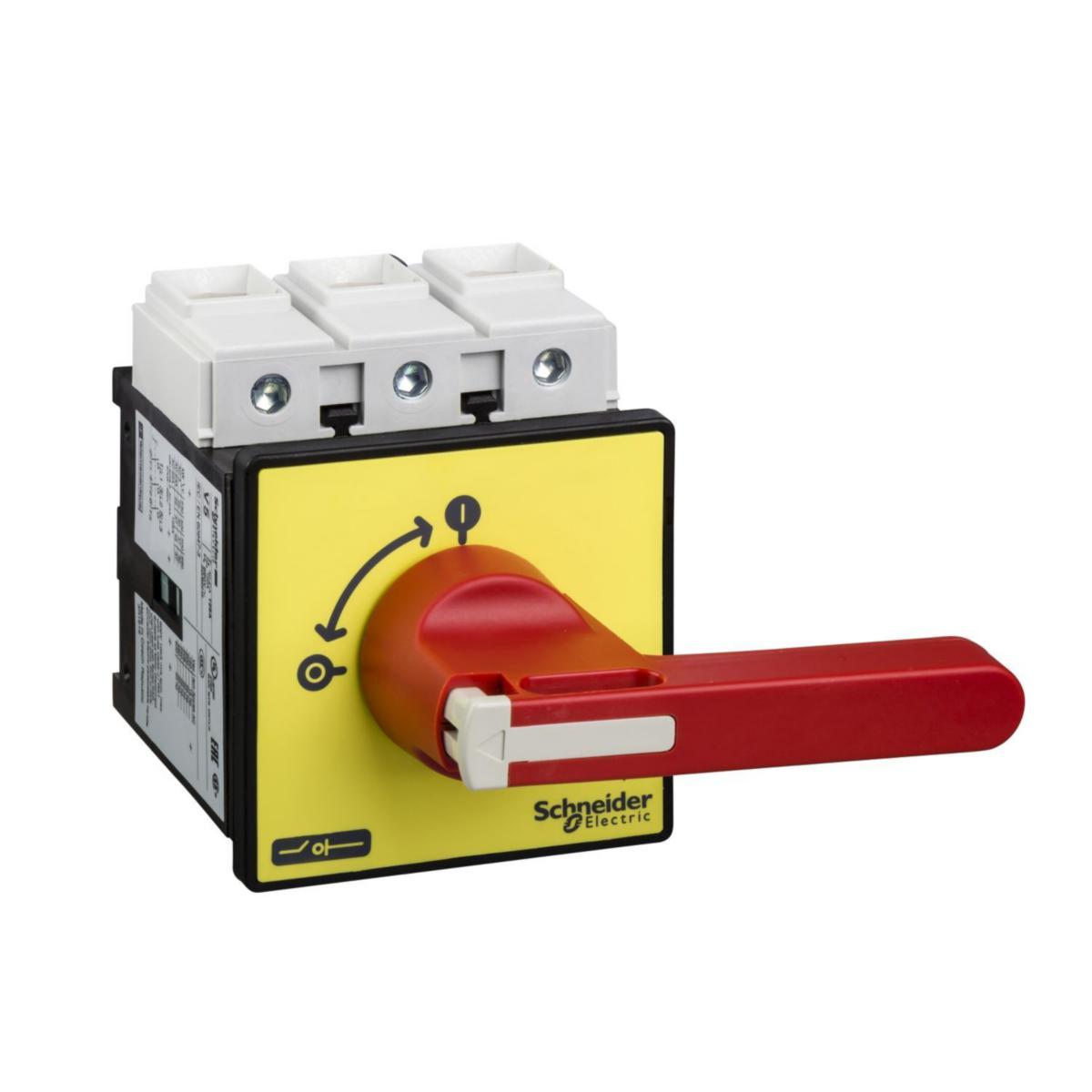

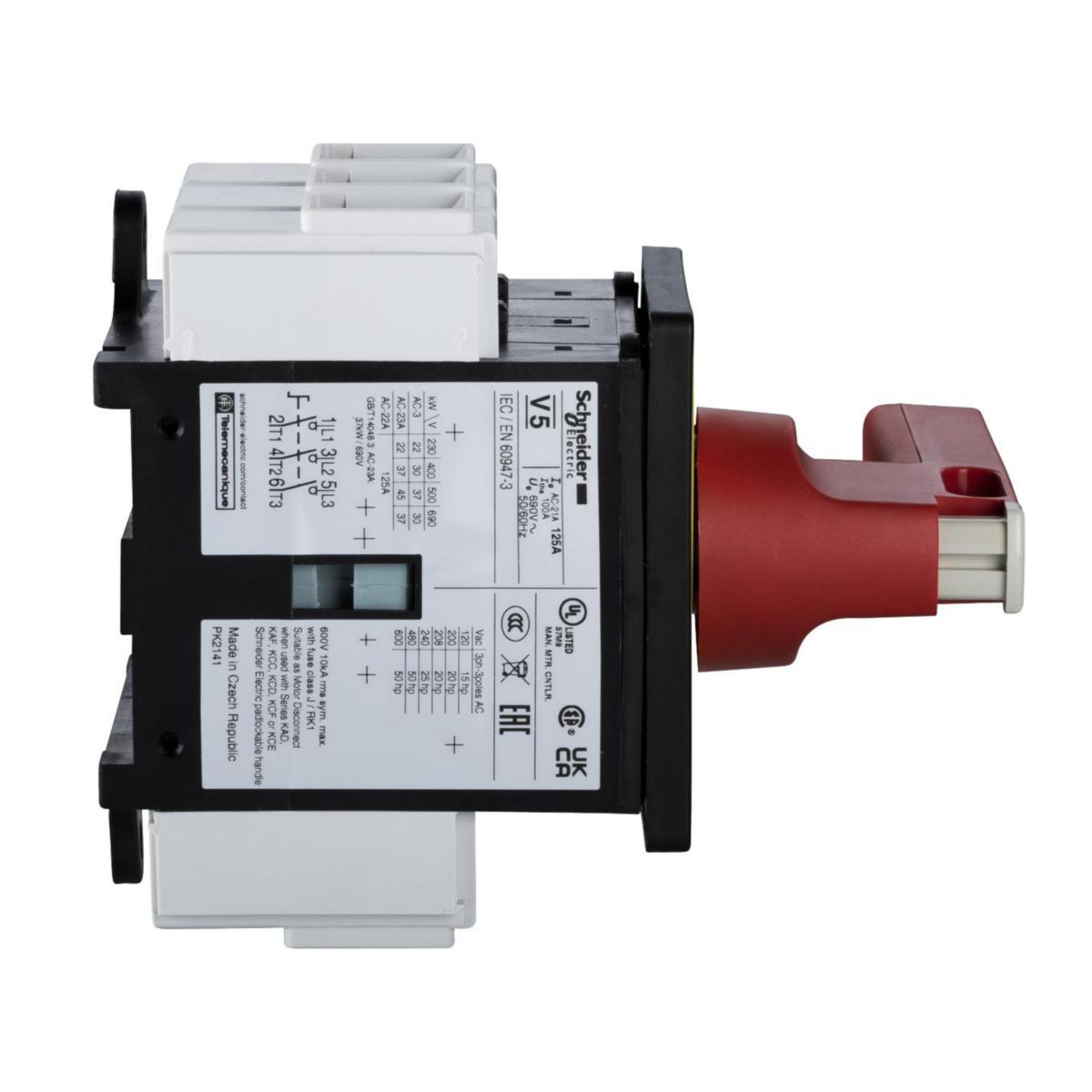

TeSys Vario brytare för dörrmontering, 3 poler, 125A/690V, för motoromkopplingar upp till 37kW@400V AC-23. Komplett enhet bestående av en brytarkropp V5, ett rött manöverdon med gul 90x90mm frontplatta KCF3PZ. Avsedd för huvud- och nödstoppsbrytare som avbrytar. manöverdon som kan låsas med hänglås, för 3 hänglås (ska beställas separat). manöverdon med 4 skruvar för fastsättning på dörren, vilket säkerställer IP65 för monteringen. Certifierad enligt flera standarder (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
- Artikelnr: 3157804
- Lev. artikelnr: VCF5
- Ean artikelnr: 3389110804638
- Materialklass QO2910
Teknisk data
- Övriga förp.storlekar: 1 ST/50 ST
- Typ: VCF5
- Märkström kontinuerlig Iu: 125 A
- Antal poler: 3
- Märkdriftspänning: 690 V
- Max. märkdriftspänning Ue vid AC: 690 V
- Utförande som huvudbrytare: Ja
- Utförande som service-/reparationsbrytare: Nej
- Utförande som säkerhetsbrytare: Nej
- Antal omkopplare: 1
- Utförande som nödstoppsinstallation: Ja
- Märkdrifteffekt vid AC-3, 400 V: 30 kW
- Färg på manöverelement: Röd
- Märkuteffekt vid AC-23, 400 V: 37 kW
- Märkström vid AC-21, 400 V: 125 A
- Märkström vid AC-23, 400 V: 68.5 A
- Antal hjälpkontakter, slutande (NO - normalt öppna): 0
- Antal hjälpkontakter, växlande (CO): 0
- Antal hjälpkontakter, öppnande (NC - normalt stängda): 0
- Apparatbyggsätt: Inbyggnadsapparat i fastmontageteknik
- Huvudströmkretsens anslutningssätt: Skruvanslutning
- Integrerad motordrift: Nej
- Kan spärras/låsas: Ja
- Lämplig för fyrhåls frontmontage: Ja
- Lämplig för centralt frontmontage: Nej
- Lämplig för golvmontering: Nej
- Lämplig för inbyggnad i fördelningar: Ja
- Lämplig för mellanmontage: Nej
- Motordrift valbar: Nej
- Kapslingsklass (IP) framsida: IP65
- Märkkorttidsströmhållfasthet Icw: 1.5 kA
- Spänningsutlösare valbar: Nej
- Typ av kontrollelement: Vred
- Version med omkastad omkopplare: Nej
- Villkorad nominell kortslutningsström Iq: 10 kA
- Bredd: 90 mm
- Höjd: 125 mm
- Djup: 160 mm
- Omkopplingseffekt vid 400 V: 75 kW
- Med förmonterat kablage: Nej
- REACH Datum: 2025-07-18
- REACH - Innehåller kandidatämnen: Bly
- REACH Informationsplikt: Ja
