Hjälp och signalkontakt 0,1-6A C120/C60H

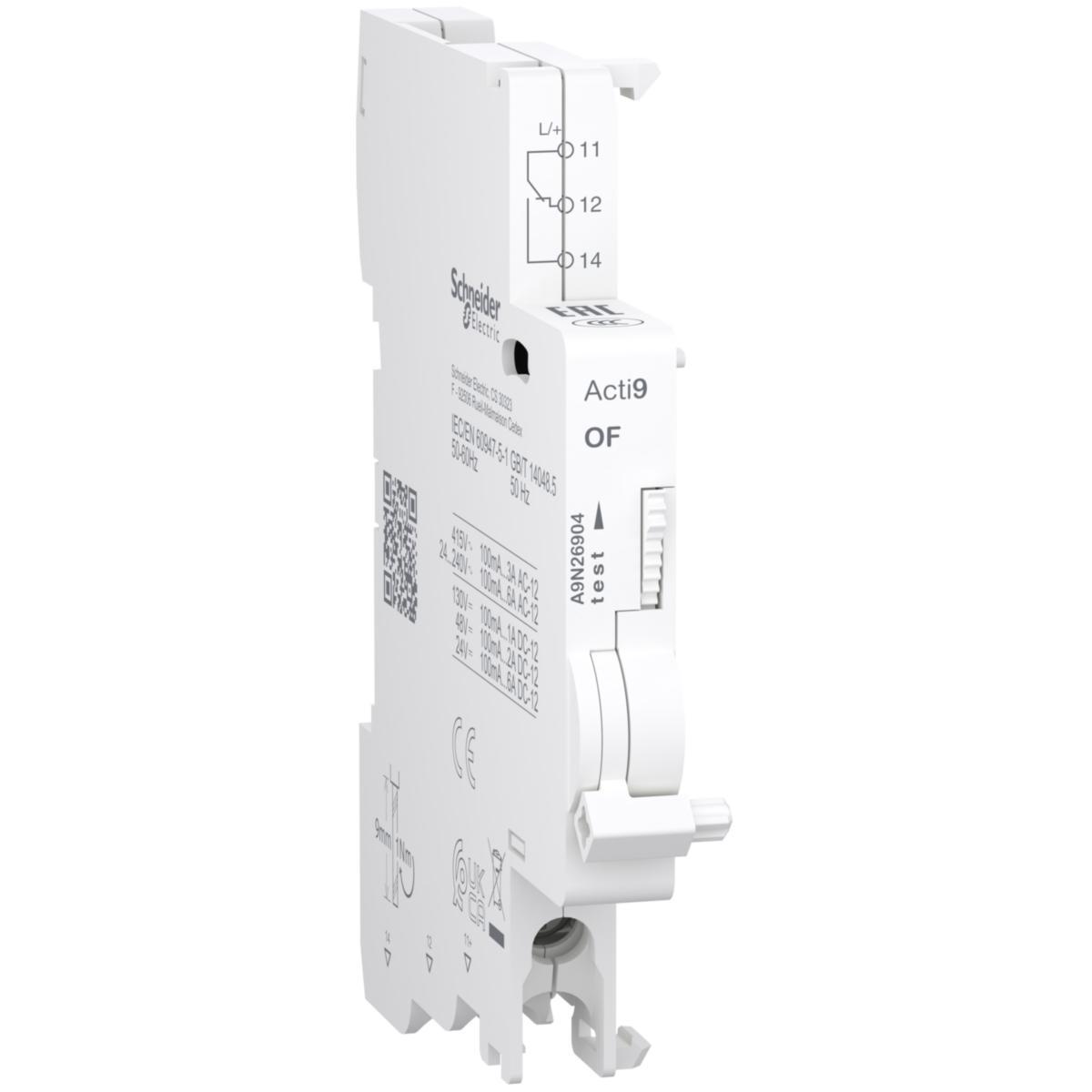

Denna Acti9 OF hjälpkontakt har en funktion med växlande kontakt. Kablarna ansluts på undersidan och den är avsedda att användas när fasskenan monteras på ovansidan av dvärgbrytaren. Kontakten följer vippans position oavsett om den manövreras för hand eller löser ut pga fel. Den är avsedd för dvärgbrytare typ C120 och C60H-DC. Ue-märkspänningen är 24VAC till 415VAC eller 24VDC till 130VDC. Driftsfrekvensen är 50Hz eller 60Hz. Ie-märkströmmen är 100mA-6A under 24VAC till 240VAC, 100mA-3A under 415VAC. Ie-märkströmmen är 100mA-6A under 24VDC, 100mA-2A under 48VDC, 100mA-1,5A under 60VDC, 100mA-1A under 130VDC. Bredden i 9 mm delning är 1, dvs 0,5 normmoduler. Produktens färg är vit (RAL9003). Måtten är (B) 9mm x (H) 86mm x (D) 73mm. Produktens vikt är 32g. Kapslingsgraden är IP20 vid plinten och IP40 i kapsling. Drifttemperaturen är -25°C till +70°C. Förvaringstemperaturen är -40°C till +85°C. Denna produkt uppfyller standarden EN/IEC 60947-5-1.
